Používané značky a symboly souvisící s těžbou

V historické mapové dokumentaci se objevuje několik značek, symbolů a popisů, souvisejících s průzkumem a těžbou.

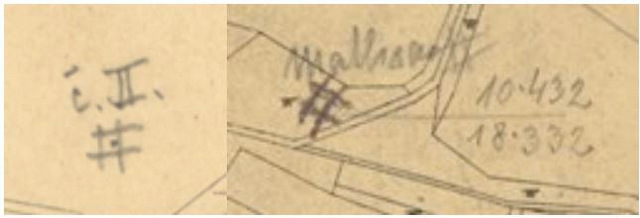

Kutací znamení (4 varianty, obrázek 1) se používalo na vyznačení oblasti výhradního kutacího práva po oznámení a schválení příslušným báňským úřadem. Pro průzkum se používaly vrty (3 varianty, obrázek 2), často velkého průměru, které jsou dnes také jedním z potenciálně nebezpečných objektů, kterým může dojít k migraci a koncentraci plynů. V daném prostoru nás zajímají hlavně šachty (jámy). Šachta (2 varianty, obrázek 3) je svislé důlní dílo, které ústí na povrch a využívá se na dopravu, větrání a jiné specifické požadavky dolu. Má kruhový nebo obdélníkový tvar.

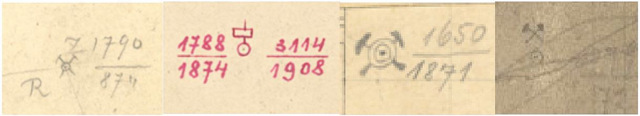

Obrázek 1: 4 varianty kutacího znamení

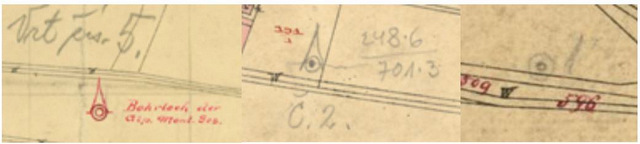

Obrázek 2: 3 varianty vrtů

Obrázek 3: 2 varianty šachet
